【壓縮機網】百分表只能測出相對數值，不能測出絕對的數值，主要應用于檢測工件的形狀和位置誤差等，也可以用于校正零件的安裝位置及測量零件的內徑等，是一種精度高的比較量具。下小編來介紹一下百分表的使用方法與讀數方法。



　　1、結構

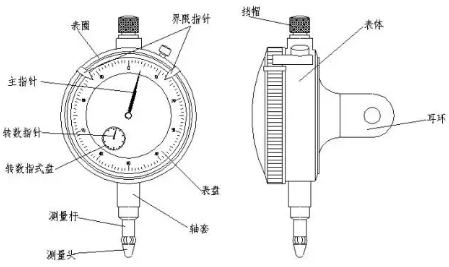

　　1）百分表的結構

　　

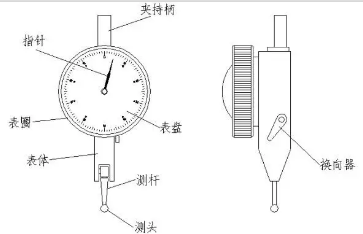

　　2）杠桿百分表的結構

　　2. 使用方法及讀數

　　1）百分表的讀數

　　帶有測頭的測量桿，對刻度圓盤進行平行直線運動，并把直線運動轉變?yōu)榛剞D(zhuǎn)運動傳送到長針上，此長針會把測桿的運動量顯示到圓型表盤上。

　　長針的一回轉等于測桿的1mm，長指針可以讀到0.01mm?？潭缺P上的轉數指針，以長針的一回旋（1mm）為一個刻度。



　　A、盤式指示器的指針隨量軸的移動而改變，因此測定只需讀指針?biāo)傅目潭?，右圖為測量段的高度例圖，首先將測頭端子接觸到下段，把指針調到“0”位置，然后把測頭調到上段，讀指針?biāo)甘镜目潭燃纯伞?/div>

　　B、一個刻度是0.01mm,若長針指到10,臺階高差是0.1mm

　　C、量物若是4mm或5mm,長針會不斷地回轉時,最好看短針?biāo)傅目潭?，然后加上長指針?biāo)傅目潭取?/div>



　　2）百分表的使用方法

　　A、測量面和測桿要垂直。

　　B、使用規定的支架。

　　C、測頭要輕輕地接觸測量物或方塊規。

　　D、測量圓柱形產品時，測桿軸線與產品直徑方向一致。



　　3）杠桿百分表的讀數及使用方法

　　A、杠桿百分表的分度值為0.01mm，測量范圍不大于1mm，它的表盤是對稱刻度的。

　　B、測量面和測頭，使用時須在水平狀態，在特殊情況下，也應該在258以下。

　　C、使用前，應檢查球形測頭，如果球形測頭已被磨出平面，不應再繼續使用。

　　D、杠桿百分表測桿能在正反方向上進行工作。根據測量方向的要求，應把換向器30搬到需要的位置上。

　　E、搬運測桿，加微信：Yuki7557 送宏程序教程一份,可使測桿相對杠桿百分表殼體轉動一個角度。根據測量需要，應搬運測桿，使測量桿的軸線與被測零件尺寸變化方向垂直。



來源：數控達人
