【壓縮機網】1、引言

　　某石化公司加氫裝置建于2002年裝置，壓縮機設置為新氫+循環氫組合壓縮機2臺，一開一備。其中新氫為二級壓縮，設置一返一、二返二控制回路，循環氫為一級壓縮。原初設計系統壓力分程、選擇控制方案較為復雜，實施較為困難，在近十幾年的運行過程中，裝置系統壓力均為手動調節[2]。

　　在裝置正常生產期間，常出現壓縮機因排量問題引起系統壓力波動，影響裝置的平穩運行與安全，經過車間及相關技術人員進行技術攻關，新采用新氫壓縮機智能調節方案，實現了加氫裝置反應系統壓力的自動控制。

　　2、氫氣相關流程

　　新氫自系統管網引入新氫壓縮機入口分液罐（V305），通過壓力控制PV307A將一部分富余氫氣排向火炬管網。V305的新氫進入C301A/B一級入口增壓，增壓后的氫氣經過冷卻器E306A/B進入級間分液罐V309/AB，一部分氫氣通過返回控制閥PV307B/C返回V305，另一部分氫氣進入壓縮機二級入口再次增壓。二級出口氫氣部分通過返回控制閥PV304B/C返回V309A/B，另一部分作為補充氫與循環氫混合后進入系統。其中為緩解壓縮機負荷，裝置還引入其它裝置的膜分離氫氣，同樣作為補充氫與循環氫直接混合進入系統，此部分氫氣流量波動較大。

　　2.1 原新氫壓縮機低選控制方案

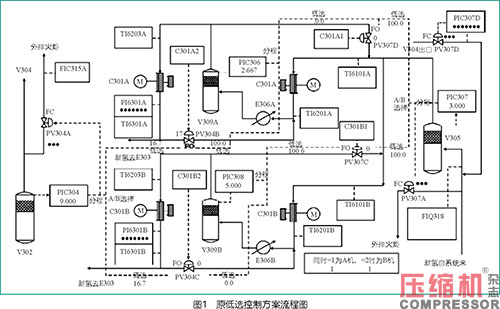

　　最初設計的壓力控制系統，如圖1所示，在V-305頂設置了正作用的壓力調節器PRC原307進行分程控制。當V-305壓力上升超過設定值，PRC-307的輸出信號在50%～100%，出V-305的壓力調節器PRC-307控制PV-307A開度，氣體進入火炬管網，以穩定V-305壓力。

　　當V-305壓力下降低于設定值，因調節器為正作用，輸出也下降，信號在0～50%范圍時，根據往復壓縮機的特性，C-301一級出口壓力也低，因此一級出口分液罐V-309的壓力調節器PRC-306輸出也在0～50%范圍內，因其PN-306A是反向線性化算法，輸出到低選擇器PX-306A是最大值（100%），而線性化算法PN-307B輸出到低選器為0～100%中的某值，低選器PX-306A選上PRC-307的輸出來控制調節閥PV-307B的開度，由一級出口返到V-305，從而達到增加壓縮機一級入口壓力而達到增加一級出口壓力的目的。同樣，PRC-306控制PV-304B的開度，達到提高二級出口壓力的目的，此時，PRC-304控制閥PV-304A的開度即去火炬的氣量。

　　當V-302壓力上升超過設定值，調節器PRC-304輸出達到50%～100%時，導致反向線性化算法PN-304B輸入為50%～100%，輸出為100～0%，此時，PRC-306的輸出也應為50%～100%，而PN-306B輸入50%輸出就為100%，因此PN-306輸出到低選器PX-304B的值為100%，低選器PX-304B選上PRC-304的輸出控制二級出口返回到二級入口調節閥PV-304B的開度。同樣，PRC-306控制一級出口返回一級入口閥PV-307B的開度，逐級返回，使V305壓力上升，則PRC-307輸出上升，打開閥PV-307A，把氫氣排入燃料氣管網，從而穩定了加氫精制反應部分的壓力。如V302壓力仍高，氣體去火炬部分閥PV-304A打開。

　　從上述看出，當壓縮機入口壓力低時，則由每一級入口壓力調節器的輸出控制出口返回線上的閥，從而達到入口壓力上升而增加出口壓力的目的，逐級壓力上升，使其壓縮機出口壓力上升，滿足工藝要求。而出口壓力上升到一定范圍時，則由每級出口壓力調節器的輸出控制出口返回線上的閥，逐級返回，壓縮機入口壓力上升，則由入口壓力調節器的輸出控制放入燃料氣管網閥開度，達到穩定系統壓力的目的，此種壓力控制法稱為壓力遞推控制，也是一套比較復雜的多回路的分程選擇性控制系統[3]。系統中的負荷平衡，壓縮機的操作壓力等經過可靠的工藝計算，既要保證加氫精制反應系統壓力的穩定，又要保證壓縮機的安全運行。然而這樣一個復雜的系統不可能是封閉的，否則就沒有調節余地，在這一系統中是通過PV-304A和PV-307A作為出路來平衡壓力的。

　　裝置壓縮機低選控制開工以來一直未能投用正常，檢查組態和設計方案并無錯誤，投用過程中由于干擾因素多，波動大超過工藝控制指標，壓縮比控制不住，未能再投用。

　　2.2 智能調節方案

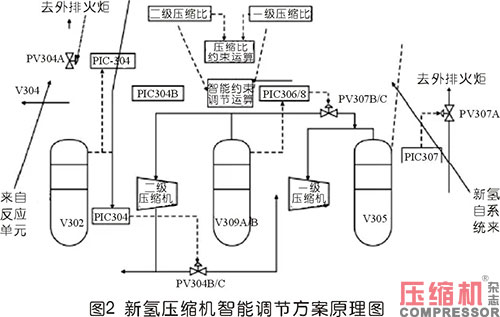

　　根據壓縮機系統的運行特點及存在的問題，結合現場操作人員的日常手動調節經驗及現場技術專家的經驗知識，開發出新氫壓縮機智能調節方案。方法原理圖如圖2所示：

　　圖2中，調節器PIC304、PIC-304、PIC304B輸入信號為同一個測量信號，都為高分罐V302的壓力測量值。新氫壓縮機智能調節方案詳細說明如下：

　?。?）新方案調節目標為穩定高分罐V302的壓力PIC304，減少對反應系統的波動影響。

　　（2）實現方法：通過同步自動調節二返二閥PV304B/C和一返一閥PV307B/C實現高分罐壓力PIC304快速穩定。

　?。?）新氫壓縮機整體回路控制方案如下，包括3個單回路和1個智能串級回路：

　?。╝）單回路調節器PIC-304調節外排火炬閥PV304A，實現對高分罐V302壓力超高時的安全放空（一般為全關，僅壓力超過安全限值時進行調節）；單回路調節器PIC-307調節外排火炬閥PV307A，實現對新氫罐V305壓力超高時的安全放空（一般為全關，僅壓力超過安全限值時進行調節）；

　?。╞）單回路調節器PIC304調節二返二閥PV304B/C，實現通過調節新氫壓縮機二級返回量調節高分罐V302壓力PIC304的目的；

　?。╟）PIC304B和PIC306/8組成智能串級調節回路，通過調節一級返回閥PV307B/C實現。該串級回路實現功能為：根據高分罐壓力的實際波動情況，和單回路調節器PIC304實現同步調節，具體調節措施如下。

　　當高分罐V302壓力高于設定值時，調節器PIC304的調節作用為將閥PV304B/C實際開度開大，增加二級壓縮的返回量，以達到減小壓縮機出口壓力的目的。此時罐V309A/B的壓力必然也會上升，所以需使一級壓縮返回量也同步增加，即增加一級返回閥PV307B/C的實際開度，同時使一級壓縮比和二級壓縮比保持在工藝允許的范圍（即一級壓縮比和二級壓縮比相差不大），而PIC304B和PIC306/8組成的智能串級調節回路既可實現該功能，當高分罐壓力PIC304B高于設定值時，主調節器PIC304B 輸出作用使得副調節器PIC306B/C的設定值降低，使得一級返回閥PV307B/C實際開度增加，即實現了當高分罐V302壓力偏高時，使得二級返回閥和一級返回閥同步調節，實現快速穩定高分罐壓力和壓縮機壓縮比的目的。同理，當高分罐壓力低于設定值時，上述分析同樣適用，可實現一級返回閥和二級返回閥實際開度減小。

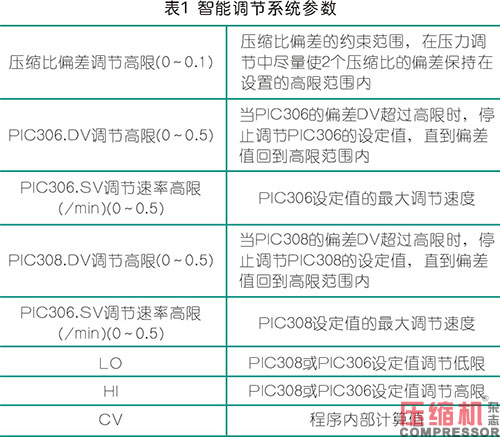

　　上述主調節器PIC304B輸出作用動態調整副回路調節器PIC306/8設定值時，需要保證一級壓縮比和二級壓縮比不能相差太多（正常情況下，工藝要求一級壓縮比和二級壓縮比相差不超過0.1），根據當前壓縮機系統的實際運行數據，根據2級間壓縮比的偏差約束，通過壓縮比約束運算模塊，在保證壓縮比在工藝要求范圍內，計算出壓力PIC306/8設定值調整的約束范圍；根據串級回路主調節器PIC304B的輸出，在智能約束調節運算模塊中，智能計算出在兩級壓縮比約束下，最終主調節器PIC304B輸出給PIC306/8的設定值，使得壓縮機一級返回閥和二級返回閥的同步調節[4]如表1。

　　通過上述設計的新氫壓縮機智能調節方案，既可實現高分罐V302的壓力及壓縮機出口的壓力快速穩定，同時保證一級壓縮比和二級壓縮比滿足工藝要求。

　　3、系統投用及切除

　　3.1 系統投用條件

　　依次將PIC304設置為自動模式，A機新氫一返一PV307B、二返二PV304B投自動，級間控制PIC306設置為串級模式，A機調節系統自啟動，界面顯示：A機系統“運行”，B機系統“待機”。依次將PIC304設置為自動模式，B機新氫一返一PV307C、二返二PV304C投自動，級間控制PIC308設置為串級模式， B機調節系統自啟動，界面顯示：A機系統“待機”，B機系統“運行”。

　　3.2 系統切除

　　當A機新氫一返一PV307B、二返二PV304B、系統壓控PIC304、級間控制PIC306任意一個處于手動模式時，A機系統狀態由“自動”改為“待機”，PV304B、PV307B 調節閥不動作。當PV304C、PV307C、PIC304、PIC308任意一個處于手動模式時，B機系統狀態由“自動”改為“待機”，PV304C、PV307C調節閥不動作。

　　3.3 系統界面及參數說明

　　系統投用后在后臺自動運行，在操作員界面可以顯示系統運行狀態，以及進入?yún)?shù)設置窗口。

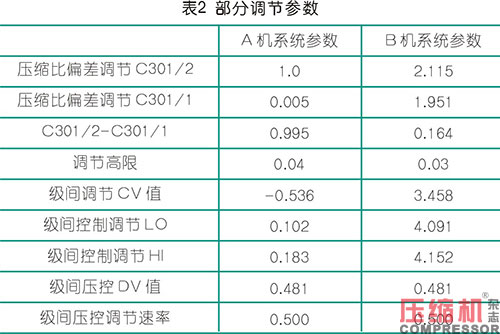

　　可通過DCS系統中“參數設置”，彈出“新氫壓縮機智能調節參數表”，如表2。

　　需要對表2中進行說明的是：壓縮比偏差的約束范圍（0～0.1），在壓力調節中盡量使2個壓縮比的偏差保持在設置的高限范圍內；當級間壓控的偏差DV超過高限時，停止調節級間壓控的設定值，直到偏差值回到高限范圍內。

　　4、智能調節系統投用前后對比

　　4.1 高分壓力變化

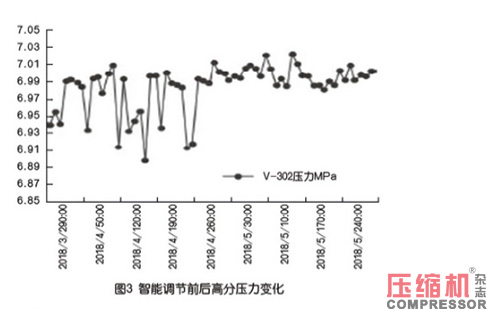

　　新氫壓縮機智能調節系統投用前后，高分壓力波動變化較大。為說明波動變化，選取了4月29日前后各1個月的數據進行分析，如圖3所示。

　　在對比了前后各一個月的數據后，可以看出在智能調節系統投用后，系統壓力波動幅度明顯減小，由投用前最大的振幅范圍1.01MPa降低至0.04MPa，系統壓力得到了平穩控制，同時大大減輕了員工的操作強度。

　　4.2 外排氫氣變化

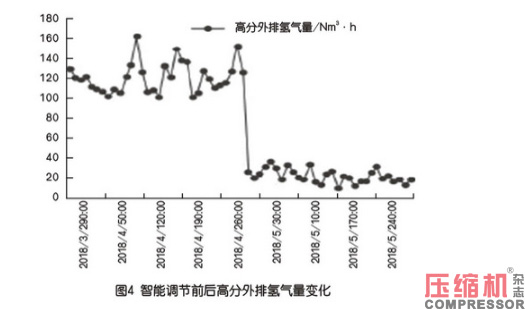

　　投用智能調節系統前，由于系統壓力波動，高分外排氫氣量比較大，而在投用智能調節系統后，系統壓力得到了平穩控制，同時降低了高分外排氫氣量，節約了裝置能耗[5]。相關數據入如圖4所示。

　　由圖4可以看出，在智能調節系統投用后，隨著系統壓力波動幅度明顯減小，裝置外排氫氣量也明顯降低，由原有外排氫氣120Nm3/h左右降低至20Nm3/h左右，減小了裝置能耗。裝置外排氫氣純度按80%計算，智能調節系統投用后，每小時裝置節約氫氣80Nm3/h左右，氫氣價格按14500元/t計，理論年節約氫氣效益約1.204×80×24×365元=84.4萬元。

　　5、結語

　　（1）裝置原有低選分程控制不能滿足自控的要求，現場結合操作經驗及習慣，開發了新氫智能調節控制系統；

　?。?）新氫壓縮機智能調節方案，既可實現高分罐V302的壓力及壓縮機出口的壓力快速穩定，同時保證一級壓縮比和二級壓縮比滿足工藝要求。系統壓力波動幅度明顯減小，穩定了操作，降低了人員的工作強度；

　　（3）目前，多數裝置采用的分程、選擇控制或者超馳控制方案較為復雜，實施較為困難；采用無極調節系統投資較大；智能調節調節算法僅在原有基礎上增加相應控制計算回路即可實現系統壓力平穩控制，投資小且方便實現。智能調節系統投用后，系統外排氫氣量減少，降低了裝置能耗，年節約氫氣效益約84.4萬元，為國內相關石化設備人員處理類似壓縮機節能問題提供的借鑒與參考。

　　參考文獻
　　[1] 徐振榮.分程-選擇性調節應用實例[J].油化工自動化，1988，（3）：66-67.
　　[2] 逯建權，梁官軍.基于超馳-分程控制的加氫裝置反應系統壓力復雜控制方案[J].化工自動化及儀表，2011，38 （4）：477-480.
　　[3] 魏宗憲，吳剛，趙雅麗，等.120×10~4t/a柴油加氫精制裝置反應系統壓力控制的應用[J].化工自動化及儀表，2006，33（4）：75-77.
　　[4] 楊萌，任泓.加氫裝置反應系統壓力控制[J].當代化工，2009，38（1）：95-97.
　　[5] 姚蕾.加氫裂化裝置反應系統壓力控制[J].自動化技術與應用，2012，31（6）：86-89.
