【壓縮機網】隨著壓縮機減振降噪技術的不斷進步，電動機的振動噪聲逐漸凸顯甚至有可能超過壓縮機的振動噪聲。本文結合壓縮機用電動機的工作特點，描述了電動機振動噪聲的產生機理，闡明了壓縮機用電動機振動噪聲控制技術，提出了壓縮機用電動機減振降噪技術的發展趨勢。
壓縮機是一種通用機械，作為核心設備廣泛應用于空氣動力、制冷、化工、食品、醫藥、紡織等諸多領域。振動和噪聲是評價壓縮機質量的重要指標[1]。目前關于壓縮機振動噪聲的研究[2~9]已相對成熟，隨著壓縮機減振降噪技術的不斷提升，電動機的振動噪聲逐漸凸顯出來。電動機異?；蛘咂蟮恼駝釉肼暎粌H影響壓縮機設備整體的振動噪聲水平，而且會帶來額外的功率損失，同時在一定程度上縮短壓縮機設備的使用壽命。對電動機進行噪聲及振動控制，逐漸成為壓縮設備減振降噪研究的新熱點。
在工業設備中，壓縮機常用的電動機類型有三種，分別是異步感應電動機、永磁同步電動機以及同步磁阻電動機。異步感應電動機（圖1）是將轉子置于旋轉磁場中，在旋轉磁場的作用下，獲得一個轉動力矩而旋轉的裝置。在這種電動機中，為了產生驅動轉子旋轉的扭矩，轉子轉速總是低于定子磁場的同步轉速，因而稱之為異步電動機[10]。這種電動機成本低廉、工作可靠，是壓縮機設備所使用的主要電動機類型。
永磁同步電動機（圖2）的定子結構與異步感應電動機的結構非常相似，最大不同是在轉子上放有高質量的永磁體磁極。這種電動機具有體積小、效率高、啟動電流小而轉矩大、調速性能優良等優點[11]。采用永磁同步電動機進行變頻控制，能使壓縮機在部分負荷狀態下保持高效運行，具有十分可觀的節能效果。
同步磁阻電動機（圖3）是一種依據“磁阻最小原理”產生轉矩的電動機，由于電動機中沒有永磁體，不存在高溫退磁的風險[12]。因其結構簡單、成本低、調速性好，同步磁阻電動機是壓縮機進行變頻控制的另一種選擇。
1 電動機振動噪聲產生機理
電動機的振動和噪聲是評定電動機質量的重要指標[13,14]，電動機的振動不僅影響其使用壽命，而且是引起噪聲的主要原因。一般來說，電動機噪聲來源基本可以分為三類，即空氣動力噪聲、機械噪聲與電磁噪聲。
1.1 空氣動力噪聲
電動機的空氣動力噪聲，包括通風噪聲及電動機的轉動部分與氣體摩擦的噪聲?？諝鈩恿υ肼暜a(chǎn)生的根本原因是電動機通風系統中氣流壓力的局部迅速變化和隨時間的急烈脈動以及氣體與電動機風路管道的摩擦，這種噪聲直接從氣流中輻射出來[15,16]。
壓縮機常用的外置式電動機，一般具有冷卻風扇，其空氣動力噪聲包括旋轉噪聲、渦流噪聲及笛聲。旋轉噪聲是指風扇高速旋轉時，空氣質點受到風葉周期性的作用而產生壓力脈動，從而引發的噪聲。渦流噪聲是風扇旋轉時在葉片后面產生渦流，進而引起氣流擾動，形成壓縮與稀疏過程，從而產生的噪聲。笛聲是氣流遇到障礙物發生擾動而產生的單一頻率的聲音，一般有三種：定、轉子風道之間的干擾，轉子導條與定子繞組之間的干擾，以及風扇葉片與基座散熱筋之間的干擾。對于如半封閉制冷壓縮機等具有的內置式電動機，通常沒有冷卻風扇，通過制冷劑等流體進行冷卻，此時的空氣動力噪聲則主要由于冷卻流體流經冷卻流道及氣隙而引發的噪聲。
1.2 機械噪聲
機械噪聲是由電動機運轉部分的摩擦、撞擊、不平衡以及結構共振形成的[15,16]。電動機機械噪聲主要包括軸承噪聲和轉子不平衡引起的噪聲。
軸承噪聲分為滾動軸承噪聲及滑動軸承噪聲。滾動軸承是現有壓縮機用電動機中最常用的軸承類型，多為深溝球軸承。造成滾動軸承噪聲的因素主要有：軸承本身幾何缺陷、外來異物侵入、潤滑狀態不佳、承受交變載荷、不合理裝配等。而滑動軸承噪聲則是受到加工精度、功率量、開槽方式及軸承材料等因素影響。對于內置于壓縮機內部的電動機，電動機常與壓縮機共用軸承，此時壓縮機轉動部件的負荷變化對軸承噪聲具有較大的影響。
電動機轉子不平衡造成動態轉子振動和偏心，可導致由定子、轉子以及轉子支撐裝置依次發出噪聲。轉子的不平衡一方面與其本身質量分布不均有關，另一方面也與中心軸的撓曲變形有關。對于外置式電動機，當壓縮機與電動機的傳動軸在聯軸器處存在錯位或交叉等狀況時，壓縮機會通過傳動軸向電動機的中心軸傳遞徑向負荷，從而造成中心軸的撓曲。而對于半封閉式制冷壓縮機（如雙螺桿壓縮機），電動機轉子常處于懸臂結構，電動機轉子旋轉過程會有小幅擺動，這同樣會引起機械噪聲。
1.3 電磁噪聲
所謂電磁噪聲，是電磁力作用在定、轉子間的氣隙中，產生旋轉力波或脈動力波，是定子產生振動而向外輻射噪聲。電動機電磁噪聲的主要來源是鐵芯和機殼的振動，機殼的振動直接輻射噪聲，鐵芯的振動通過機殼或端蓋上的孔向外輻射噪聲。
1.3.1 徑向力波對電動機振動噪聲的影響

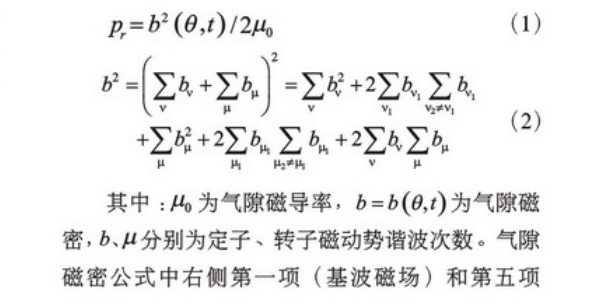

電動機中，主磁通大致沿徑向進入氣隙，并在定子和轉子上產生徑向力，同時它產生切向力矩和軸向力，徑向力所引起的振動是三相電動機產生電磁振動和噪聲的主要原因。根據氣隙中的磁場能量關系，氣隙磁場產生的徑向力為[15,16]：
由上述基波磁場及定、轉子諧波磁場相互作用所產生的交變徑向力波作用于定轉子鐵芯，引起隨時間周期性變化的變形，從而引發振動和噪聲。因轉子剛度較好，而定子鐵芯剛性較差，一般認為定子鐵芯的振動是引起電磁噪聲的主要原因。
此外，當電動機轉子靜偏心、轉子動偏心、定子橢圓形內圓、轉子橢圓形外圓以及電源諧波也會引起徑向力波，這類徑向力波對小型或者微型電動機的振動和噪聲的影響尤為重要。提高加工制造及裝配精度，是解決此類振動噪聲的根本方法。
1.3.2 切向力波對電動機振動噪聲的影響

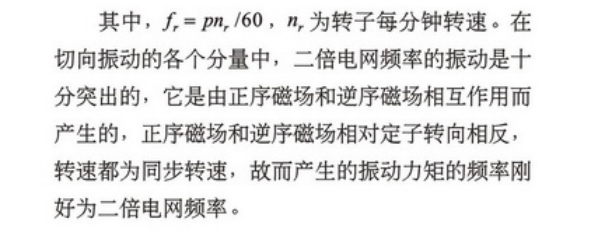

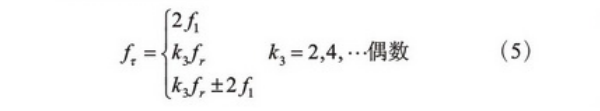

現有部分小型壓縮機，如民用活塞空壓機等，采用的是單相異步感應電動機。單相異步感應電動機的氣隙磁場，一般是橢圓形的，各次諧波磁場相互作用，除了產生徑向電磁振動力外，一般還附加產生切向振動力。切向振動對于電動機本身的噪聲而言是微不足道的，然而由于這類電動機的應用場合一般都是小型壓縮機，往往存在薄壁結構，切向振動常導致薄壁產生較大的振動，甚至發生工作現象，從而產生較大的噪聲。對于單相異步感應電動機，切向振動較徑向振動更為重要。單相電動機切向振動的頻率為[15]：
2 壓縮機用電動機振動噪聲控制技術
2.1 空氣動力噪聲控制技術
降低空氣動力噪聲有兩種途徑，一是從聲源上控制，二是從傳播路徑來控制，即安裝隔聲罩或消聲器。從聲源上降低空氣動力噪聲，可采用如下幾種方法[15~21]：
?。?）合理設計風量。噪聲的大小一般與風量成正比關系，因此冷卻風量的設計只要保證溫升不超過限值并留一定的裕量即可。另外，通過其它措施也可適當降低風量需求，如提高絕緣耐熱等級，增加散熱筋等。
?。?）風扇的合理造型和設計。根據電機需求選擇合適的風扇類型，確定合理的風扇參數，有助于降低空氣動力噪聲。
（3）合理設計風路系統。合理設計風路元件，保證風路暢通，能有效減少通風阻力及噪聲。
?。?）多個小風扇替換單個大風扇.
?。?）單獨驅動風扇降低風扇周速。
?。?）取消風扇，改為自然冷卻或液冷。
2.2 機械噪聲控制技術
機械噪聲主要由軸承噪聲以及轉子不平衡引起的噪聲構成，因而控制機械噪聲也應從這兩方面入手[15~21]。
降低滾動軸承噪聲的方法有：保持清潔可靠的潤滑及冷卻，按照規定合理的裝配，合理設計軸承與軸的過盈量，合理設計軸承的工作游隙，提高軸承擋肩與軸承孔的加工精度，軸承外圈與軸承孔設計微小間隙等。而對于滑動軸承，應根據使用條件參數選擇合適的材料，合理設計尺寸參數，保證可靠的潤滑及冷卻等。
對于由轉子不平衡所引起機械噪聲的控制，可從三方面著手：提高電動機轉子的動平衡精度，提高聯軸器的連接精度，采用可靠的支撐結構。
2.3 電磁噪聲控制技術
2.3.1 徑向電磁力波引起的電磁噪聲
徑向電磁力波是引起電動機振動噪聲的主要原因，控制由徑向電磁力波引起的振動噪聲，可從以下幾個方面著手[15~21]。
?。?）定轉子開槽及槽配合。多數電動機采用分布式繞組，即將繞組分布于沿氣隙圓周的多個槽內[10]，因此定子、轉子一般具有多個槽。定子或轉子采用斜槽，能使徑向力波沿電動機軸向發生相位移，使得沿軸向的平均徑向力降低，從而減小振動和噪聲，為防止附加扭矩產生噪聲，一般采用人字形兩段斜槽。同時，縮小定、轉子槽的開口寬度，或采用閉口槽、采用磁性槽楔，可以減小氣隙磁導諧波，從而降低電動機的振動和噪聲。另外，從限制電動機的振動和噪聲的方面來考慮，應當盡可能地使電動機產生的電磁力波階數要高，同時遠離定子的固有頻率，從這兩個方面著手來考慮定轉子的槽配合。
?。?）優化電動機的控制策略。同步永磁電動機常用變頻器驅動來進行變轉速運行。當定子側通入電流時，定、轉子氣隙磁場除產生正弦供電時產生的低頻段電磁力波外，還會產生與變頻器開關頻率相關的高頻段電磁力波。這些高頻段的電磁力波引起的高頻電磁噪聲無法通過優化設計電動機本體來解決，主要通過改善變頻器的控制策略來抑制高頻段電磁力波[26]。同步磁阻電動機通常采用雙邊凸極結構，即定、轉子上具有凸出的磁極，雙邊凸極結構在相同的尺寸能產生更大的轉矩[10]。同步磁阻電動機電磁噪聲主要是由徑向振動引起，隨著轉子位置的變化和電流的通斷，定子鐵芯周期性的收到非線性的徑向電磁力，同時換相時帶來的轉矩脈動也是振動噪聲的主要來源[28]。優化電動機結構[23]及調整控制策略[29~33]是抑制同步磁阻電動機振動、噪聲和轉矩脈動的主要方式。
消除異步電機轉差率引起的拍頻振動。對于異步感應電動機，轉子轉速總是低于定子磁場的同步轉速，轉差率是異步電動機所特有的概念：s=(n1-n) / n1（其中n1為同步轉速，n為電動機實際轉速）。當電動機轉子動偏心時，由于定子磁場與轉子旋轉的角速度不一致，會產生低頻的拍頻振動和噪聲，而且負載越大，拍頻振動和噪聲越顯著[15]。為了消除這種低頻振動，對繞線型異步電動機轉子，當p≠3k（k=1,2,3……）時，應使空槽均勻分布，當p=3k（k=1,2,3……）時，轉子繞組并頭不能采用鐵芯兩端接線法。
2.3.2 切向電磁力波引起的噪聲
切向電磁力波是引起單相電動機振動噪聲的主要原因之一，可以通過三個方法進行減振降噪設計：盡可能是逆序磁場為零，如調整繞組匝數比，采用電容等，使電動機運行與圓形的旋轉磁場；減小磁場諧波分量，主要為3，5，7次諧波磁場；采用彈性連接，減振切向振動向其它部件的傳遞。
3 壓縮機用電動機減振降噪發展趨勢
壓縮機具有啟停頻繁、載荷多變、工作環境惡劣等特點，對可靠性及噪音振動的要求逐年提高。應用于壓縮機的電動機，應當在不斷提升可靠性的前提下，有效抑制振動和噪聲。壓縮機用電動機減振降噪的技術發展趨勢為：
?。?）多物理場聯合仿真。基于將熱、流、固、磁等多物理場的聯合仿真，結合電動機電磁力波激發振動噪聲的特性，針對性的進行設計參數及結構優化。
?。?）液冷替代風冷消除通風噪聲。液體（如油、水）的導熱系數遠大于空氣，采用液體來冷卻電動機，不僅冷卻效果更好，而且解決了空氣冷卻時通風噪聲的問題。
（3）高速低噪聲軸承技術。由于水的粘度很低（通常為油粘度的1/20），水潤滑軸承可有效避免滑動軸承因潤滑劑液膜渦動而產生振動噪聲?？諝廨S承及磁懸浮軸承不需要任何潤滑劑，能夠同時避免滾動軸承與滑動軸承振動噪聲的產生。
參考文獻
[1]JB/T 8541-2013, 容積式壓縮機機械振動分級[S]. 2013.
[2]趙素麗.空氣壓縮機噪聲控制[J].太原科技,2005.
[3]吳華根,羅江鋒,聶娟,陳圣坤,邢子文.螺桿空壓機用消聲器的設計和優化[J].壓縮機技術,2014(01):1-5.
[4]Xiaokun Wu,Ziwen Xing,Wenqing Chen,Xiaolin Wang. Performance investigation of a pressure pulsation dampener applied in the discharge chamber of a twin screw refrigeration compressor[J]. International Journal of Refrigeration,2018,85.
[6]武曉昆,陳文卿,周明龍,楊僑明,邢子文.雙螺桿制冷壓縮機氣流脈動衰減器的研究與開發[J].西安交通大學學報,2017,51(04):23-29.
[7]沈九兵,王瑞鑫,周明龍,陳文卿.半封閉螺桿制冷壓縮機排氣噪聲模擬與試驗研究[J].機械工程學報,2017,53(20):169-175.
[8]石芳.往復式壓縮機的振動控制及氣流脈動方法的應用[J].工程建設與設計,2018(15):83-85. [9]Stiaccini I, Galoppi G, Ferrari L, et al. A reciprocating compressor hybrid model with acoustic FEM characterization[J]. International Journal of Refrigeration, 2016, 63:171-183.
[10]（美）Stephen D. Umans．電機學（第七版）[M]．劉新正等，譯。北京：電子工業出版社，2014
[11]劉洋,秦宏波.永磁電機在螺桿空壓機上的應用研究[J].上海節能,2015(05):262-264. [12]喻琦,王心堅,章桐.永磁同步電機與同步磁阻電機能量轉換特性對比[J].機電一體化,2017,23(11):27-33.
[13]GB/T 10068-2008, 軸中心高為56 mm及以上電機的機械振動 振動的測量、評定及限值[S]. 2008.
[14]GB/T 10069.3-2008, 旋轉電機噪聲測定方法及限值 第三部分：噪聲限值[S]. 2008. [15]陳永校. 電機噪聲的分析和控制[M]. 浙江大學出版社, 1987. [16]上海交通大學, 程福秀, 林金銘. 現代電機設計[M]. 機械工業出版社, 1993.
[17]劉鳴, 景建方. 降低電機噪聲的方法研究[J]. 船電技術, 2011, 31(12):21-24.
[18]李賢明, 孫繼峰, 林洪濤,等. 中小型高速電機滾動軸承發熱與噪音問題的探討[J]. 電機技術, 2005(2):11-13.
[19]齊輝,李永輝,段建剛.電機噪聲的類別、分析方法以及防治措施的研究進展[J].微特電動機,2007(03):46-48.
[20]宋亞秋,宿亞樓.電機噪聲產生的原因及減小噪聲的設計方法[J].電工技術,2009(08):64-65.
[21]齊輝,李永輝,段建剛.電機噪聲的類別、分析方法以及防治措施的研究進展[J].微特電動機,2007(03):46-48.
[22]陳勇. 永磁同步電動機電磁振動與噪音研究[D]. 合肥工業大學, 2014.
[23]左言言. 永磁同步電機電磁振動與噪聲分析[D]. 江蘇大學, 2015.
[24]宋志環. 永磁同步電動機電磁振動噪聲源識別技術的研究[D]. 沈陽工業大學, 2010.
[25]余和青, 陳揆能, 梁明,等. 采用氣隙不均勻改善永磁同步電機性能[J]. 微電動機, 2015, 48(7):22-25.
[26]陳勇. 永磁同步電動機電磁振動與噪音研究[D]. 合肥工業大學, 2014.
[27]Cameron D E, Lang J H, Umans S D. The origin and reduction of acoustic noise in doubly salient variable-reluctance motors[J]. IEEE Trans.ind.appli, 1992, 28(6):1250-1255.
[28]張鑫, 王秀和, 楊玉波,等. 基于轉子齒兩側開槽的開關磁阻電機振動抑制方法研究[J]. 中國電動機工程學報, 2015, 35(6):1508-1515.
[29]Kim C H，Ha I J．A new approach to feedback linearizing control of variable reluctance motors for direct-drive applications[J]．IEEE Transactions on Control Systems Technology，1996，4(4)：348-362．
[30]Husain I，Ehsani M．Torque ripple minimization in switched reluctance motor drives by PWM current control[J]．IEEE Transactions on Power Systems，1996，11(1)：83-88．
[31]Inderka R B，Doncker D．DITC-direct instantaneous torque control of switched reluctance driver[J]．IEEE Transactions on Industry Applications，2003，39(4)：1046-1051．
[32]Buja G S，Menis R，Valla M I．Variable structure control of an SRM Drive[J]．IEEE Transactions on Industrial Electronics，1993，40(1)：56-63．
[33]Ahn J W，Park S J，Lee D H．Hybrid excitation of SRM for reduction of vibration and acoustic Noise[J]．IEEE Transactions on Industrial Electronics，2004，5
[34]1(2)：374-380．
