【壓縮機網】信然多相混輸可燃?xì)怏w抽采機就是煤層氣單井增壓設備。煤層氣的主要成分是甲烷。甲烷也是天然氣的主要成分，是一種高效清潔燃料。250 Nm3甲烷即可替代1噸煤的燃燒放熱效果，而產生的二氧化碳僅為燒煤的50%，而且不產生二氧化硫等污染物。隨著國家清潔能源政策的推行和能源戰略?xún)?chǔ)備的需要，煤層氣、頁巖氣、沼氣、垃圾填埋氣等非常規天然氣起源將得到更廣泛、更有效的利用。



　　鑒于煤層氣氣井壓力低、井距小、單井產量低、井?dāng)?shù)多且分散等特點，如何建立有效的集輸網絡已成為煤層氣開采利用的核心環節。



　　憑借卓越的壓縮機制造工藝水準和豐富的氣體壓縮系統集成經驗，上海信然壓縮機集團2011年開始生產煤層氣集輸及現場充裝設備，目前已在國內廣泛應用。針對國內煤層氣開采的形式特點，信然集團的煤層氣壓縮設備均采用橇裝，并根據集輸方式分為兩類。



　　信然煤層氣集輸系統用于煤層氣的管線集輸。系統分為集氣站和增壓站兩類設備，依據工況進行組合，形成枝形的二級集輸。一般10至15口井配備一臺集氣站（與單井產量有關），將煤層氣初步壓縮至1.2MPa；數臺集氣站的煤層氣匯集，再經過增壓站統一壓縮至管線壓力。與直接增壓集輸相比，二級集輸模式的效率更高，系統能耗更低。

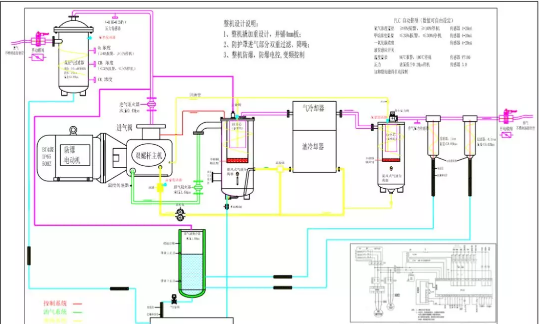

　　集氣站采用信然集團獨特的設計，用雙螺桿壓縮機并聯：一方面可集中供電、集中控制，另一方面每臺螺桿壓縮機各自配備了低壓防爆電機、干燥除水裝置和風冷式散熱器，可根據現場工況單獨啟停，滿足負壓采氣要求，具有較高的靈活性、適應性。

　　工作介質：采空區煤層氣，甲烷80%以上，不含硫，不含磷



　　1. 設計點：2000Nm3/d@-0.02MPa-8000Nm3/d@-0.02MPa;



　　2. 排氣壓力：0.8MPa；



　　3. 環境溫度：-20~40℃；



　　4. 海拔高度：1100m；

　　1. GB/T 4976-2017 壓縮機分類



　　2. GB/T 4975-1995 容積式壓縮機術語 總則



　　3. GB/T25357-2010 石油、石化及天然氣工業流程用容積式回轉壓縮機



　　4. GB/T13280-1991 工藝流程用螺桿壓縮機技術條件



　　5. JB∕T 8541-2013 容積式壓縮機機械振動分級



　　6. JB/T 8935-2014 工藝流程用壓縮機安全要求



　　7. JB/T 12949-2016 煤層氣壓縮機



　　8. 爆炸性氣體環境用電氣設備 第1部分：通用要求



　　9. GB 3836.2  爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”



　　10. GB 3836.3  爆炸性氣體環境用電氣設備 第3部分：增安型“e”



　　11. GB 3836.4  爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”



　　12. GB 3836.9  爆炸性氣體環境用電氣設備 第9部分：澆封型“m”



　　13. GB 4943.1-2011  信息技術設備 安全 第1部分：通用要求



　　14. ISO 8010 工藝流程用螺桿及相應類型壓縮機—設計與構造規范及數據表



　　15. API 619-2010 石油、化工和氣體工業用螺桿壓縮機

　　一、 質量保證

　　1. 供方保證所供貨物是全新的、未使用過的，是用先進工藝生產的，并完全符合合同及本技術協議規定的質量、規格和性能的要求的設備。



　　2. 配件必須滿足上述“供貨范圍”中的規定及行業標準的要求。



　　3. 需方有權派代表到供方檢查制造過程，檢查合同貨物質量。



　　4. 供方必須加強質量管理，在ISO9001質量保證體系有效運行過程中，在設計、工藝、制造、試驗及服務的各個階段進行嚴格管理，精心操作，確保機組的可靠性。



　　二、 技術支持及服務承諾

　　1. 供方本著“為用戶服務、對用戶負責、讓用戶滿意”的宗旨，熱忱為廣大用戶提供優質的售前、售后服務，無償提供技術咨詢，為用戶當好參謀。



　　2. 合同簽訂后，供方提供螺桿增壓機組的安裝手冊，包括基礎、工藝安裝、電氣安裝、電源要求、通訊要求等。



　　3. 發貨時，螺桿增壓機組的出廠合格證書、檢驗報告，使用說明書等資料包裝好隨同每批貨物一起發運。



　　4. 壓力容器相關資料，等供貨廠家辦理完畢，快遞給買方。



　　5. 設備安裝調試時，在接到業主通知后，24小時內派出工程技術人員到現場指導并協助安裝。



　　6. 設備投入試運行后，供方提供24小時的保運，發現問題及時處理。



　　7. 在安裝調試和設備試運行過程中，供方對需方操作人員進行技術培訓，以使需方熟悉設備的原理、操作維護方法，并能夠熟練使用所供設備及處理各種常見的故障，保證設備的正常運行。



　　8. 設備的質保期為貨到現場十五個月或簽署“正式驗收證書”后12個月（以先到日期為準）。



　　9. 質保期內因產品質量問題引起的故障，供方免費維修，因用戶使用不當引起的故障，免收服務費。



　　10. 質保期滿后，提供終身有償維修服務。



　　11. 供方在項目地點附近，已經建立了一支6人的維修隊伍，接到服務要求后，供方將在第一時間拿出解決方案，若確需現場解決，24個小時內趕到現場。



　　12. 供方已經在項目地點附近建立有配件庫，質保期過后，終身第一時間內，給用戶提供價格優惠的備品備件。

來源：信然空壓機
